Switching Regulator MP4558 Datasheet 정리 5

APPLICATION INFORMATION



출처 : MPS MP4558 Datasheet

COMPONENT SELECTION



Setting the Output Voltage

출력 전압과 FB 핀 사이에 저항 분배기를 사용하여 출력 전압을 설정한다. 전압 분배기는 출력 전압을 다음 비율로 피드백 전압까지 낮춘다:

VFB = VOUT * R2 / (R1 + R2)

그러므로 출력 전압은 다음과 같다:

VOUT = VFB * (R1 + R2) / R2

예를 들어, R2 = 10kΩ 이면, R1은 아래와 같이 결정된다:

R1 = 12.5 * (VOUT - 0.8) (kΩ)

예를 들어, 출력 전압이 3.3V 이면, R2는 10kΩ 이고 R1은 31.6kΩ 이다.



Inductor

인덕터는 스위칭된 입력 전압에 의해 작동하는 동안 출력 로드에 일정한 전류를 공급한다. 큰 용량의 인덕터는 리플 전류가 적어 출력 리플 전압을 낮춘다. 하지만 큰 용량의 인덕터는 크기가 크고, 높은 직렬 저항을 갖거나, 낮은 포화 전류를 갖는다.

일반적으로, 스위치 전류 한계의 약 30%에 해당하는 peak to peak 인덕터 리플 전류를 선택하여 적절한 인덕턴스 값을 결정해야 한다. 또한, 피크 인덕터 전류가 최대 스위칭 전류 제한값의 아래에 있도록 해야한다. 아래 식을 통해 인덕턴스를 구할 수 있다:

L1 = VOUT / (fs * delta IL) * (1 - VOUT / VIN)

• VOUT은 출력 전압이다,
• VIN은 입력 전압니다,
• fs는 스위칭 주파수다,
• delta IL은 peak to peak 인덕터 리플 전류다.

최대 인덕터 피크 전류 하에 포화되지 않는 인덕터를 선택해야 한다. 아래 식을 통해 피크 인덕터 전류를 구할 수 있다:

ILP = ILOAD + VOUT / (2 * fs * L1) * (1 - VOUT / VIN)

ILOAD는 부하 전류이다.

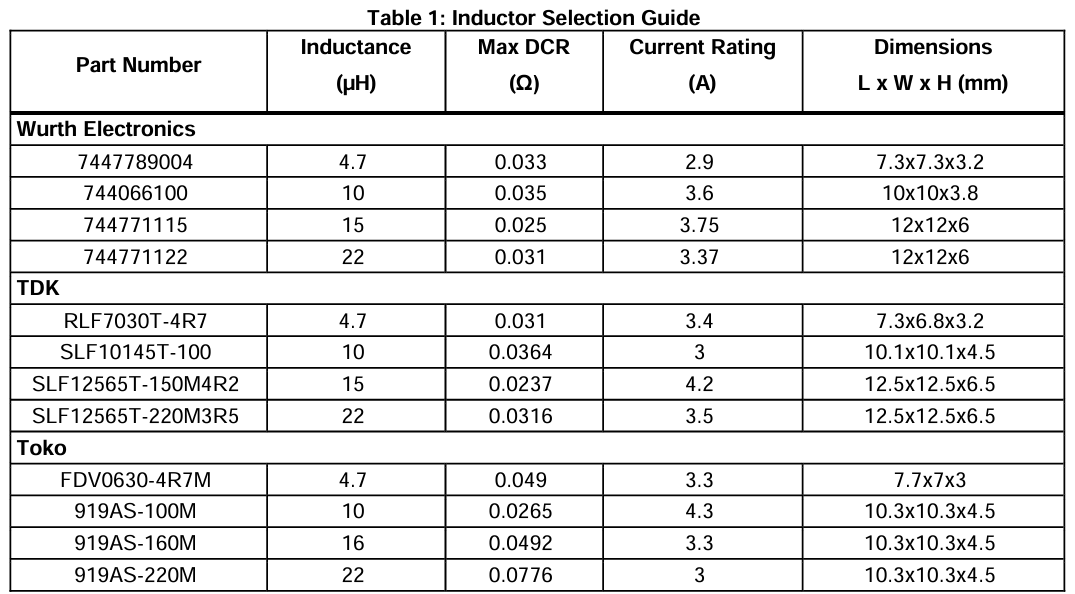

표 1에는 다양한 제조업체의 적합한 인덕터들이 나열되어 있다. 인덕터 유형의 선택은 주로 가격, 크기 그리고 모든 EMI 요구사항에 의하여 결정된다.
